1. draw.io란?
draw.io는 웹 기반의 다이어그램 제작 도구로, 다양한 다이어그램을 쉽게 만들 수 있는 무료 소프트웨어입니다. 브라우저에서 직접 실행되며, 별도의 프로그램을 설치하지 않고도 사용할 수 있습니다. 또한 Google Drive, OneDrive, Dropbox와 같은 클라우드 스토리지와 연동하여 작업을 저장하고 공유할 수 있습니다. 이를 통해 팀원들과 협업하면서 도면을 실시간으로 수정할 수도 있습니다.
2. 주요 기능
draw.io는 강력한 기능을 갖춘 다이어그램 제작 도구로, 다양한 유형의 다이어그램을 만들 수 있습니다. 주요 기능은 다음과 같습니다.
- 다양한 다이어그램 템플릿 제공 (ERD, UML, 네트워크 다이어그램, 플로우 차트, 조직도 등)
- 드래그 앤 드롭 방식으로 간편한 다이어그램 제작
- Google Drive, OneDrive, GitHub 등과 연동하여 파일 저장 가능
- 팀 협업 기능 지원 (다중 사용자 편집)
- 다양한 파일 형식(PNG, SVG, PDF, XML 등)으로 내보내기 가능
- 오프라인 사용 가능 (데스크톱 버전 제공)
- 복잡한 다이어그램을 위한 자동 정렬 및 가이드 기능 지원
- 다이어그램 내 텍스트, 이미지, 링크 추가 기능
3. 사용 방법
1) 접속 및 시작하기
- draw.io 공식 웹사이트(https://www.draw.io)에 접속합니다.
- 이 상태에서 바로 다이어그램을 그리면 됩니다.
- 그러나 템플릿을 사용하고 싶다면 파일 > 새로 만들기를 선택한 후 원하는 다이어그램 템플릿을 선택합니다.
- 출력 유형과 템플릿을 선택하고 작업을 시작합니다.
2) 기본 도형 추가 및 편집
- 왼쪽 패널에서 원하는 도형을 선택하여 캔버스로 드래그합니다.
- 도형을 클릭하여 텍스트를 입력할 수 있으며, 폰트 크기, 색상, 정렬을 수정할 수 있습니다.
- 도형 간의 연결선을 추가하고, 선의 스타일 및 방향을 조정할 수 있습니다.

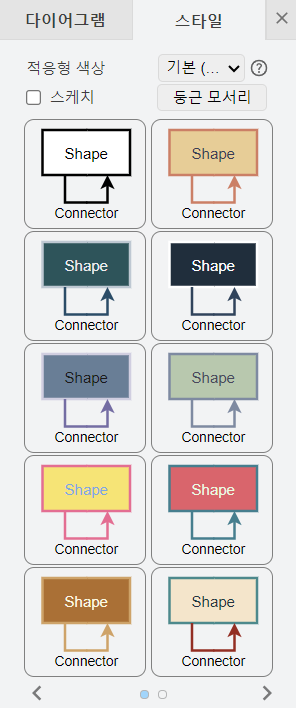

- 다이어그램의 배경색, 그리드 스타일 등을 조정하여 원하는 형태로 편집할 수 있습니다.
3) 파일 저장 및 내보내기
- ‘File’ 메뉴에서 Google Drive, OneDrive, Dropbox 등에 저장할 수 있습니다.
- 로컬 파일로 저장할 경우 XML 형식으로 저장되며, 언제든지 다시 불러와 편집할 수 있습니다.
- PNG, SVG, PDF 등의 다양한 형식으로 내보내기가 가능합니다.
- ‘Share’ 기능을 활용하면 다른 사용자와 다이어그램을 쉽게 공유할 수 있습니다.
4. 활용 예시
draw.io는 다양한 분야에서 활용될 수 있습니다. 대표적인 사용 예시는 다음과 같습니다.
- 소프트웨어 개발 : UML 다이어그램(클래스, 순차 다이어그램), ERD 설계, 데이터 흐름도(DFD)
- 네트워크 설계 : 네트워크 토폴로지 다이어그램, 서버 인프라 설계
- 비즈니스 프로세스 관리 : 업무 흐름도, 프로세스 플로우 차트
- 프로젝트 관리 : 간트 차트, 일정 관리 다이어그램
- 일반 문서 작업 : 마인드맵, 조직도, 개념도
- 교육 및 연구 : 강의 자료 제작, 논문 다이어그램, 개념 설명 차트
5. 장점 및 단점
장점
- 무료로 사용 가능하며 별도의 회원가입이 필요 없음
- 직관적인 UI와 다양한 템플릿 제공으로 빠른 다이어그램 제작 가능
- 다양한 파일 형식 지원 및 클라우드 연동 가능하여 협업에 유리함
- 다이어그램 자동 정렬 및 정렬 가이드 기능 제공
- 웹 기반으로 운영체제에 상관없이 사용 가능하며, 데스크톱 버전도 제공됨
단점
- 복잡한 다이어그램 작업 시 브라우저 성능 저하 가능
- 일부 고급 기능(예: 버전 관리, 다이어그램 자동 생성 등)은 제한적
- 클라우드 저장 시 보안 문제 발생 가능 (개인정보 보호 필요)
6. 마지막으로...
draw.io는 직관적인 인터페이스와 강력한 기능을 갖춘 다이어그램 제작 도구입니다. 별도의 설치 없이 웹 브라우저에서 사용할 수 있으며, 협업 및 클라우드 저장 기능까지 지원하여 개인 및 팀 단위 작업에 적합합니다. 다양한 도형과 템플릿을 제공하여 초보자도 쉽게 다이어그램을 만들 수 있으며, 고급 사용자들도 충분히 활용할 수 있는 기능을 갖추고 있습니다.
네트워크 다이어그램, 소프트웨어 설계, 프로세스 관리 등 다양한 목적으로 활용이 가능하며, 무료로 제공된다는 점에서 많은 사용자들에게 사랑받고 있습니다. 다이어그램 제작이 필요하다면 한 번 활용해보시길 추천드립니다.
